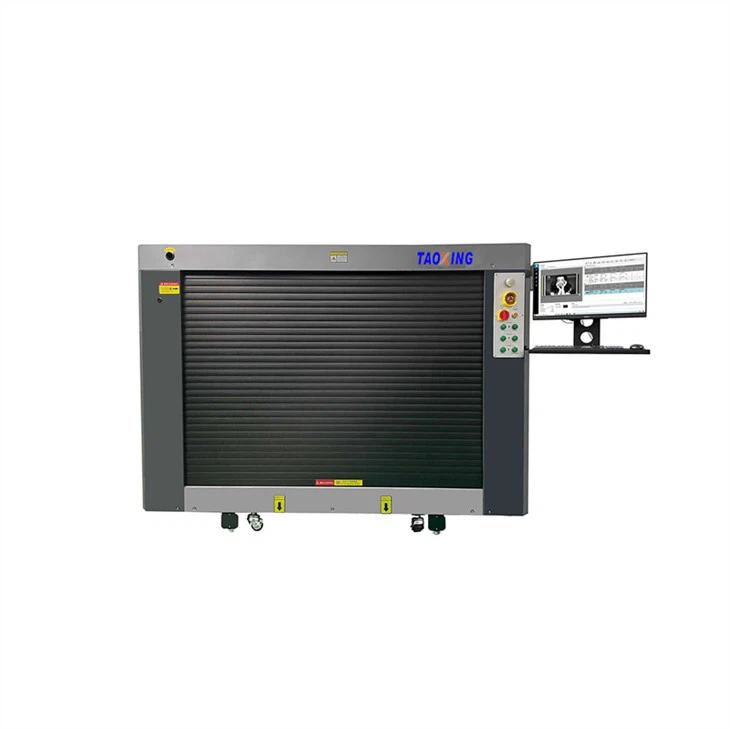

UNIDAD DE EXPOSICIÓN CTS-8012M

CTS EXPOSING UNIT

1. Aplicaciones

El CTS-8012M es una unidad de exposición de imágenes directas con láser vertical que se utiliza en procesos de serigrafía para diversas industrias. Alta precisión, alta potencia, alta velocidad y alta eficiencia.

2. Características del producto

• Área de exposición máxima de 800 mm x 1200 mm/31" x 47"

• Aplicable para impresión de prendas, impresión de etiquetas y embalajes, PCB, optoelectrónica y otras industrias

• Resolución de imagen máxima de 133 LPI

• 120 niveles de potencia de exposición controlable

• Enfoque-en tiempo real con una profundidad focal máxima de 4 mm

• Velocidad de salida máxima de 3 m/s

• Equipo integrado

• Admite TIFF, Gerber, DXF, BMP y otros formatos de archivo

3. Ventajas del producto

A. Respetuoso con el medio ambiente-:No se requiere película fotográfica, revelador ni fijador, lo que puede reducir de manera efectiva los productos químicos.contaminación.

B. Bajo costo:No existen requisitos especiales para las marcas de emulsión, los materiales de la muestra, la planitud del marco y los tipos demalla. El láser dañado se puede reemplazar por separado sin un costoso reemplazo general.

C. Aplicación diversa:impresión textil, impresión de embalaje, impresión de cerámica, impresión de máscara de soldadura PCB, impresión de pantalla táctil,impresión fotovoltaica e impresión fotolitográfica.

D Alta fiabilidad:el módulo láser tiene una vida útil ultra-larga de más de 30,000 horas y no tiene atenuación durante 10,000horas. El MTBF (tiempo medio entre fallas) de toda la máquina es más de 10,000 horas.

E.Personalización:Basándose en la alta escalabilidad de la ruta técnica y el maduro proceso IPD de la empresa, Anteland puederesponda rápidamente a los requisitos de servicio personalizados del cliente, de modo que los-clientes de alto nivel en la industria tengan másequipo de fabricación de placas adecuado.

F. Alta precisión:La resolución óptica puede llegar a 2540 dpi.

G.Alto Voltaje:la potencia máxima de exposición es de 150 mj/cm2. Se puede exponer una emulsión de 1,000 μm de espesor.

H. Alta velocidad: la velocidad lineal máxima es de hasta 6 m/seg. El tiempo total de salida es inferior a 3 minutos.

I. Alta eficiencia: el proceso de alineación de la película se reemplaza por imágenes directas con láser. Exposición precisael posicionamiento mejora en gran medida el rendimiento de la fabricación de planchas. Una función de marco múltiple puede generar 2 ~ 3 imágenes a la vez.al mismo tiempo.

4. Parámetro técnico

PARÁMETROS DE LA UNIDAD DE EXPOSICIÓN CTS
	CTS-80120M	CTS-1015M	CTS-1216M	CTS-1626M
Tamaño de la imagen	Máximo 800*1200mm	Máximo 1000*1500mm	Máximo 1200*1600mm	Máximo 1600*2600mm
Tamaño del marco	Máximo 1100*1700 mm	Máximo 1350*2000mm	Máximo 1350*2000mm	Máximo 1850*3000mm
Láseres	128	160	192	256
Energía	800 W	1000W	1000W	1500W
Ruido	70dB	74db	74db	85db
Velocidad*	Menos de 2,5 minutos	Menos de 3,5 minutos	Menos de 3,5 minutos	Menos de 8 minutos
Modo de proceso	Sujeción neumática , Vertical
Luz de exposición	láser de 405 nm
Interfaz	USB 2.0/3.0
Resolución	847/1270/2540 ppp
Repetibilidad	Menos de 0,1 mm
Tipo de emulsión	La mayoría de los tipos de emulsión
Espesor de la emulsión	Máximo 1000 μm
Dimensión	22856851690mm	25656852050mm	25656852050mm	36607302380mm
N.W/G.W	925 kg / 1190 kg	1200kg/1560kg	1200kg/1560kg	2500kg/2600kg
Velocidad*	Menos de 2,5 minutos	Menos de 3,5 minutos	Menos de 3,5 minutos	Menos de 8 minutos
Temperatura	21±3 grados
Humedad	50±10 por ciento

*Parámetros de prueba: malla: 120T; color amarillo; emulsión: SAATI CTS7; ppp: 1270; velocidad: 300; potencia: 60; nivel de potencia: paso 5

5. Imágenes detalladas

screen printing negative film free

La imagen directa por láser podría reemplazarproceso tradicional de producción cinematográfica. Esono solo podría resolver el problema de calidadcausada por la contracción y la abrasión de

película, pero también ahorra más de 100K decostos de consumibles para la empresa;

El software controla la salida de imágenesproceso, que aseguran el error de repeticiónpor cada exposición inferior a 0,1 mm;Mejore la precisión del registro yaumentar la velocidad de reemplazo de la placa ensistema de posicionamiento de desarrollo propio-;

Thick Emulsions screen printing

Módulo láser de desarrollo propio-confuerte energía de exposición, que puedeexponer una emulsión de 1000um de espesor;No hay requisitos especiales para las marcas.de emulsión, materiales de muestra,planeidad del marco y tipos de malla;
